一、概述
YB2J系列防爆卷帘开门机是我公司引进国外最新技术，专为需要防爆要求的卷帘门如石油、化工厂、轻纺等防爆区域精心设计的产品。该产品严格按照GB3836.1-2000《爆炸性气体环境用电气设备第一部分：通用要求》和GB-3836.2-2000《爆炸性气体环境用电气设备第二部分：隔爆型“d”》的要求，研制成隔爆型，防爆标志为Exd I BT4、Exd II AT4、Exd II BT4的防爆卷帘门电机。该防爆卷帘门电机具有隔爆性能、限位精确、制动力强、调节方便等功能。
二、产品型号及名称
YB2k-600
YB2:防爆型
k:开门机
600:机器的吊重为600kg
三、使用范围和使用条件
1、适用于常见的可燃性气体、蒸汽级别、温度级别，见表1
|
温度组别
级别 |
T1 |
T2 |
T3 |
T4 |
|
IIA |
甲烷、乙烷丙烷、苯乙烯、甲苯、二甲苯、一氧化碳、醋酸 |
丁烷、丙烷、乙苯、甲醇、乙醇、丙醇、丁醇 |
戊烷、已烷、庚烷、辛烷、癸烷、环已烷、媒油、汽油 |
|
|
IIB |
丙炔、环丙烷、焦炉煤气 |
乙炔、丁二烯环氧乙烷、环氧丙烷 |
二甲醚、丙烯醛、甲氢糖醇、四氢呋喃、硫化氢 |
乙基甲基醚、二乙醚、四氟乙烯 |
2、环境空气温度随季节而变化，但不超过40℃（工厂用），环境空气最低为-15℃。
3、海拔不超过1000m。
4、环境空气最大相对湿度不超过95﹪，同时该月最低平均温度不高于25℃（工厂用）。
5、额定电压为380V。
6、额定频率50Hz。
7、防护等级IP55。
8、防爆标志Exd II BT4
9、制动器电源由电动机接线盒内的整流器提供；电压为AC380V输入，DC170V输出。
四、产品特点
1、造型美观、结构紧凑、马力强劲；
2、噪音低、震动小、功耗小、寿命长；
3、重量轻、体积小、安装方便、性能可靠；
4、可配储备电源装置，停电照样正常使用。（可配）
5、自建网络或者上互联网可远程造作监控、监视卷帘门的运行情况。（可配）
6、停电时也可手动操作，实现门的开闭
五、注要结构及工作原理
1、防爆卷帘开门机

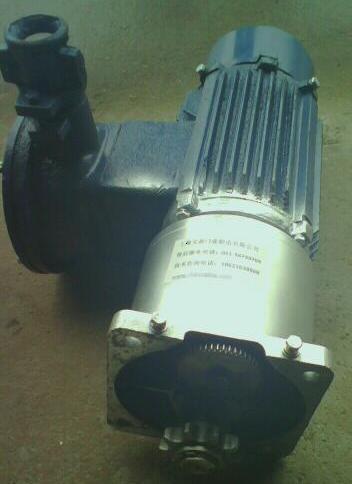

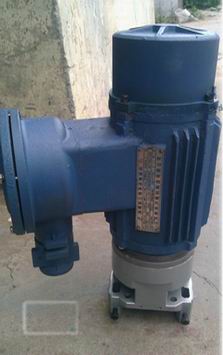

防爆卷帘开门机主要是由减速器、防爆电机、制动离合器和限位器等部件组成。
2、减速器部分采用铝合金外壳，坚实而质轻；离合器采用电磁制动，当制动器接入电源，制动器开始工作，由于电磁吸力作用，电磁铁吸引衔铁并压缩弹簧，制动盘与衔铁端盖脱开，电机开始运转。当切断电源时电磁铁失去电磁吸力，弹簧推动衔铁压紧制动盘，在摩擦力矩作用下电动机立即停止工作；防爆电机选用Exd II BT4 YB2-801-4隔爆电机（也可根据客户需要定制Exd I BT4矿用防爆电机）；
六、防爆卷帘机主要规格及技术参数
|
名称 |
额定功率(550W) |
额定功率(750W) |
额定功率(750W以上) |
|
型号(w) |
YBJ-600 |
YBJ-800 |
YBJ-1000 |
YBJ-1300 |
YBJ-1500 |
YBJ2000
-YBJ9000 |
|
电压（V） |
380V |
|
最大提升力 |
600(KG) |
800(KG) |
1000(KG) |
1300(KG) |
1500(KG) |
2000(KG)-9000(KG) |
|
输出转速（r／min） |
5 |
5.5 |
6 |
5.2 |
5.2 |
|
|
链条型号 |
10A |
10A |
10A |
12 A |
12A |
12AX2-12Ax3 |
|
限位误差（mm） |
10 |
10 |
10 |
10 |
10 |
10 |
|
机器重量(KG) |
35 |
35 |
40 |
40 |
42 |
|
|
最大提升高度 |
无限制高 | 注：本公司可根据客户要求定制2吨以上至9吨的防爆开门机。
七、防爆要点：
1、本系列电动机为隔爆型电动机，要求电动机内部的爆炸性混合物爆炸时，隔爆外壳不应损坏或产生影响隔爆性能的变形，内部爆炸火焰不许通过外壳的隔爆结合面引起外部爆炸性混合物的爆炸。
a、组成隔爆外壳的零件如机座、端盖、接线盒盖等，精加工后须经压力为1.0MPa历时12S的静压试验以不出水为合格。
b、隔爆接合面的长度、间隙、表面粗糙度、接线盒内部裸露导体与金属外壳的电气间隙及爬电距离符合规定要求。
c、连接隔爆外壳的螺栓均带有弹簧垫圈防止自行松脱。
d、机座、端盖、接线盒盖、接线盒座、接线螺栓、后盖、端子套（或接线板）、引出线、出线口、密封圈是隔爆零部件。
2、在额定工作状态下，防爆电机外壳表面温度不得超过规定温度。进线口及定子内的温度不得高于所用电线的允许温度，以保证电缆运行安全可靠。
|
爆炸混合物组别 |
T1 |
T2 |
T3 |
T4 |
|
电机表面最高允许最高温度 |
450 |
300 |
200 |
135 |
八、安装与调试
1、★防爆卷帘门电动机与电源电缆的连接
a、电源引入电缆的外径要与密封圈的外径相符，密封圈材质为橡胶XH-21，规格及尺寸可以根据引入电缆外径大小剥去密封圈同心圆。配合直径差不得大于1mm，当压紧接线后，应保证密封圈与电缆之间及接线盒之间无间隙，否则将失去隔爆性能。密封圈老化变质应及时更换。
b、引入的电缆芯线要接在两弓形垫圈之间，注意芯线的飞刺不要突出，引入电缆还需接线压板和弓形垫圈压紧固定，防止窜动。
c、接线盒一个进口，可以引入两根多芯电缆的接线盒，当引入一根多芯电缆只使用一个进口时另一个进线口的金属垫片不得拿掉否则将失去防爆性能。
d、内外接地螺栓应可靠接地
2、防爆卷帘门安装与调试
a、为了保证人身安全，防爆卷帘门机、防爆控制器、防爆按钮等必须可靠接地。
b、安装调试及开关卷帘门时，严禁门下行人或站人。
c、防爆卷帘门必须有资质的专业人员安装。
d、左右安装调整制动壳体，必须用手将手动装置压至底部螺丝对角锁紧。
e、链条的松紧度，由机脚上的两个调节螺钉，调节链条的松紧度。调整完毕后，应锁紧机脚上的压脚螺母。
f、安装调试防爆卷帘门电机前，请仔细阅读本说明书，如果出现故障或不明之处请勿随意拆修，请及时与厂家售后服务部或经销商联系。
九、适用范围：
适用于在生产、加工、处理、储存过程中出现或可能出现气体、粉尘等爆炸危险环境的工业建筑中。
十、技术性能：
1、防爆等级：IIB、IIC；
2、启闭平均速度2-9m/min；
3、电源；三相，380V,50Hz；
|
